Замена платы (PCB) на ошейнике Garmin Alpha T20
31 марта 2026
В этой статье представлена подробная иснтрукция по ремонту ошейника Garmin Alpha® T20.
ВНИМАНИЕ: Ремонт и техническое обслуживание электроники Garmin — сложная работа, которая при неправильном выполнении может привести к серьезным травмам или повреждению изделия.
ПРИМЕЧАНИЕ: Если при осмотре разобранных деталей будут обнаружены признаки попадания воды, замените все устройство.
Убедитесь, что направляющие штифты не повреждены (синие стрелки).
Проверьте контакты разъема (красная стрелка) на наличие повреждений.
ВНИМАНИЕ: Компании Garmin и GFixer не несут ответственности за любые повреждения, травмы или другие убытки, понесенные в результате работ, которые вы или неавторизованный ремонтный центр решите выполнить на вашем изделии.
Необходимые инструменты
Крестовая отвертка PH0
Крестовая отвертка Phillips PH1
Отвертка Т-5
Шаг 1. Очистка устройства.
Используйте небольшую щетку и мягкое жидкое средство для мытья посуды, чтобы очистить внешнюю поверхность устройства. Убедитесь, что устройство чистое и сухое, прежде чем переходить к шагу 2.
Шаг 2. Снимите крышку модуля GPS и УКВ-антенны.
Открутите 4 винта PH0, крепящие модуль GPS и крышку УКВ-антенны.Шаг 3. Открутите винт крепления УКВ-антенны PH1.
Открутите винт крепления УКВ-антенны PH1 к корпусу.Шаг 4. Открутите винты корпуса.
Открутите 6 винтов Torx T-5, крепящих корпус винта.Шаг 5. Извлеките аккумуляторный блок.
Аккуратно извлеките батарейный блок.ПРИМЕЧАНИЕ: Если при осмотре разобранных деталей будут обнаружены признаки попадания воды, замените все устройство.
Шаг 6. Открутите винты от печатной платы.
Открутите 5 винтов Phillips P00, крепящих плату, и снимите плату.Шаг 7. Проверка.
Проверьте кнопку, уплотнительное кольцо GPS и контакт УКВ-радиостанции, чтобы убедиться в отсутствии повреждений.Шаг 8. Осмотрите разъем GPS.
Проверьте подпружиненный разъем GPS-антенны на новой печатной плате, чтобы убедиться, что прозрачное С-образное кольцо находится на месте.Шаг 9. Установите собранную печатную плату на заднюю панель.
При установке новой печатной платы убедитесь, что контакт VHF на задней панели, разъем GPS и прокладка расположены правильно. Шаг 10. Закрутите винты на печатной плате.
Закрутите 5 винтов Phillips P00 на печатной плате.

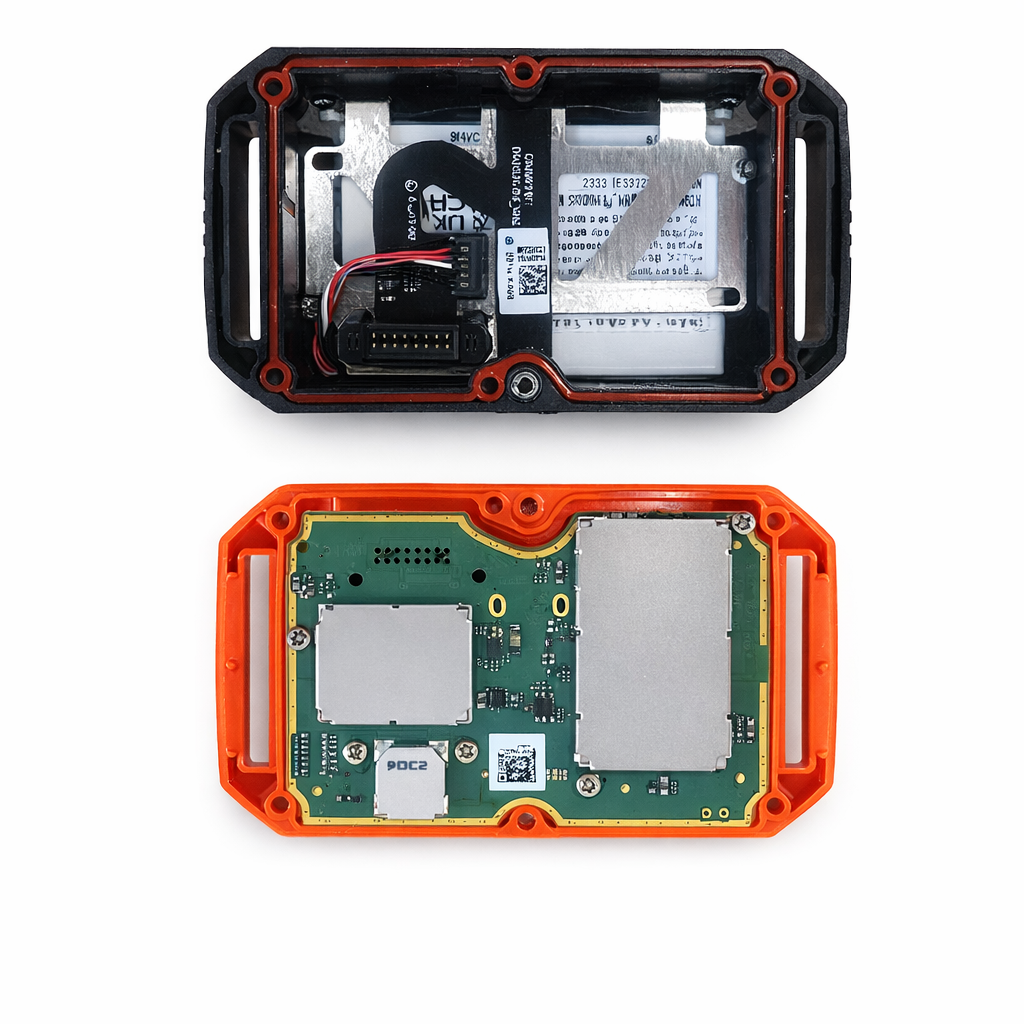

Шаг 11. Осмотрите прокладку и соединительные штифты.
Убедитесь, что уплотнительная прокладка на аккумуляторном блоке установлена правильно и не повреждена (белые стрелки).Убедитесь, что направляющие штифты не повреждены (синие стрелки).
Проверьте контакты разъема (красная стрелка) на наличие повреждений.
Шаг 12. Соберите обратно аккумуляторный блок и заднюю панель.
Соберите обратно батарейный блок и черную пластину, убедившись, что направляющие штифты совпадают с отверстиями на печатной плате, и аккуратно прижмите детали друг к другу.Шаг 13. Установка задней пластины.
Установите заднюю пластину аккумуляторного блока с помощью 6 винтов Torx T-5. Используйте момент затяжки 1,95 (+/- 0,02) кгс/см.Шаг 14. Выравнивание УКВ-антенны.
Установите УКВ-антенну в паз и убедитесь, что она ориентирована так, чтобы изгибалась вместе с ошейником.Шаг 15. Закрутите УКВ-антенну.
Установите винт антенны PH1 VHF. Используйте момент затяжки 4,15 (+/- 0,02) кгс/см.Шаг 17. Установка гибкого GPS-браслета и защитного чехла для УКВ-антенны.
Установите гибкую антенну GPS и крышку УКВ-антенны с помощью 4 винтов PH0. Используйте момент затяжки 3,65 (+/- 0,02) кгс·см.На этом замена печатной платы завершена. Проверьте работу антенны, чтобы убедиться в её исправности.
