Если навигатор Garmin Montana 600, 650, 650t перестал включаться..
4 октября 2018
Garmin Montana к сожалению "слабовата" по питанию, как таковой защиты от перенапряжения нет, и как правило, этот навигатор используется на мототехнике, в цепи питания которой часто происходят всплески высокого напряжения.
Также, зачастую владельцы Montana используют неоригинальные шнуры питания, которые можно подключить в гнездо прикуривателя (подключение через порт mini USB). Все эти факты влияют на исправность контроллера питания (КП). Если навигатор перестал включаться после перенапряжения, рассказываем в этой статье как отремонтировать. (Статья предназначена для специалистов СЦ, а также для тех, кто имеет достаточный опыт паяльных работ элементов поверхностного монтажа и базовые знания электротехнических процессов)
Конечно перед покупкой запчастей следует провести проверку, а именно:
1. Контроль выдаваемого напряжения КП

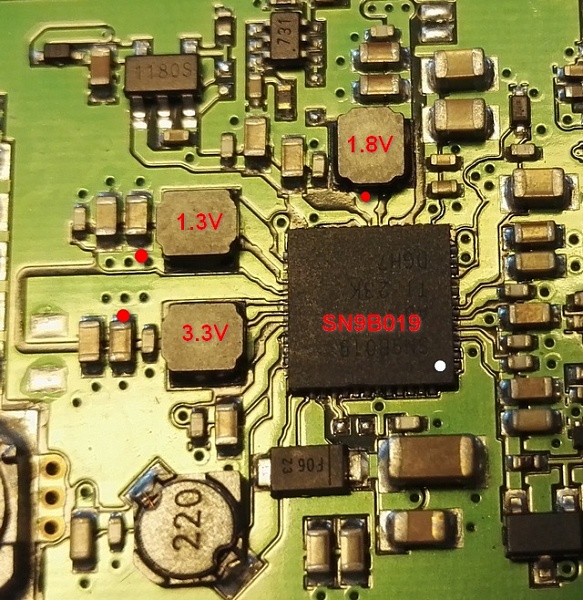

Для обеспечения работы процессора, FLASH памяти и других элементов платы КП преобразует входное напряжение на три раздельных выходных канала 1.8 В, 1.3 В, 3.3 В. На указанной ниже схеме обозначены контрольные точки замера напряжения (навигатор должен быть подключен от USB либо запитан от аккумулятора). Также необходимо нажать на кнопку включения питания на навигаторе. Измерять необходимо относительно GND точки вольтметром или осциллографом. Осциллограф предпочтительнее, т.к. можно увидеть ШИМ модуляцию каждого канала и проверить исправность.
2. Проверка сопротивления каждого канала относительно земли платы.
для 3.3В сопротивление ~ 1 МОм
для 1.8В сопротивление ~ 20 кОм
для 1.3В сопротивление ~ 1 кОм
если сопротивление значительно отличается, а именно часто бывает короткое замыкание от 0 до 50 Ом, то это и есть причина, и КП SN9B019A0 с большой долей вероятности неисправен.
3. Далее необходимо узнать, пропустил ли КП повышенное напряжение на выход и не сгорели ли элементы, запитанные от данного канала. Для этого необходимо выпаять КП с помощью паяльной станции, убедится в отсутствии замыкания дорожек на плате и провести повторный замер сопротивления:
а) если с впаянным несиправным КП было короткое замыкание канала, а послы выпайки - сопротивление выросло и приблизилось к параметрам, указанным в п.2 - то нам повезло, отделались только заменой контроллера питания, и очень высокая вероятность что элементы питающиеся от данного канала уцелели!
б) если сопротивление после выпайки КП не изменилось, то необходимо последовательно прозвонить все элементы получающие питание от данного канала и путем последовательной отпайки элемонтов найти поврежденный элемент.
Надеюсь данная статья поможет правильно определить неисправность и заказать необходимые запчасти в нашем интернет магазине.
Удачного ремонта!
